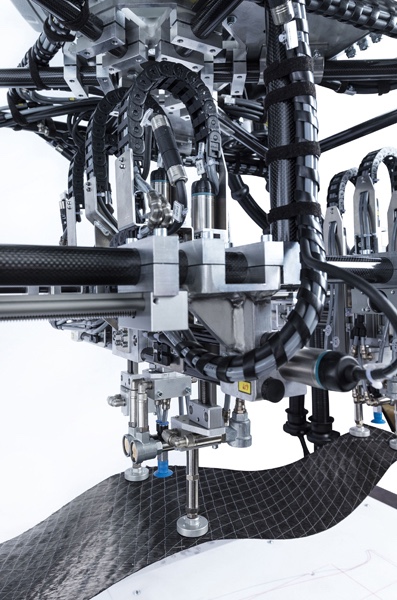

Daarvoor moet het grijpsysteem composietsneden en PU-kernen van verschillende afmetingen kunnen oppakken, deels vervormen en neerleggen. Dit vereist weer een hoogwaardige, beweeglijke handling, die verschillende lineaire posities zonder mechanisch ombouwen kan bereiken. Bij het aandrijven van de grijperspin kozen de ontwikkelaars van FILL voor de kleine servoaandrijfsystemen van WITTENSTEIN: die maakten indruk met hun compacte afmetingen, geringe gewicht van de motoren en de integratiemogelijkheid van de servoregelaar in de PROFINET-veldbusomgeving van het handlingsysteem.

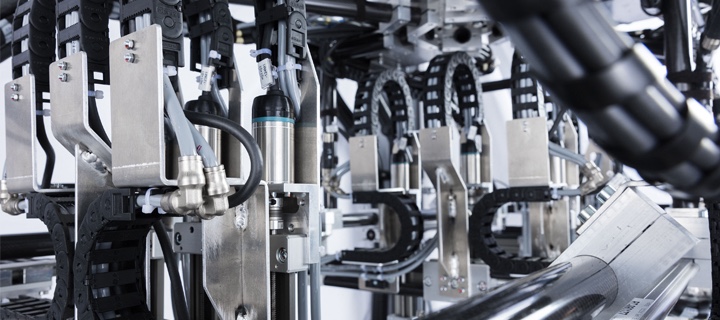

In de handlingeenheid gebruikt FILL in totaal 19 voor de industriegeschikte kleine servomotoren uit de serie cyber^® dynamic line in de grootte 32 met telkens één servoregelaar cyber^® simco^® drive. Deze maken precieze bewegingsprocessen mogelijk, die traploos en onafhankelijk van elkaar kunnen worden uitgevoerd. Negen van de kleine servomotoren plaatsen via een spindelaandrijving elk een vacuümzuiger verticaal. Hiermee pakt de grijperspin enerzijds PU-kernen van verschillende afmetingen en anderzijds verschillende composietsneden op, die daarbij voor het verwerkingsproces worden voorgevormd. De overige motoren van de cyber^® dynamic line plaatsen de zuiggrijpers afhankelijk van het formaat in het horizontale vlak – eveneens via een spindelaandrijving. De totale laagopbouw gebeurt laag voor laag met slechts één apparaat. Uiteindelijk ontstaat op die manier een composietonderdeel, zonder dat tussen de gebruikelijke processtappen moeilijke handelingen uitgevoerd moeten worden.

Deze composietmaterialen worden bijvoorbeeld gebruikt bij de automobielfabricage, in de lucht- en ruimtevaart, in de sport, in de energiesector of bij de hout- en bouwtechniek. Alle grote ski- en snowboardproducenten vertrouwen op FILL en ongeveer 80 procent van de Europese automobielen rijden met materialen die in de machines van deze onderneming zijn gefabriceerd. Het in 1966 opgerichte familiebedrijf heeft momenteel ongeveer 700 medewerkers in dienst.

Bij de keuze van de motoren hebben we de ontwikkelaars van FILL onder andere met advies ter plaatse en belastingsberekeningen met de ontwerpsoftware cymex^® 5 ondersteund. Daarnaast hebben we kortstondig aandrijvingen voor verschillende tests ter beschikking gesteld.

Perfecte combinatie van bewegende machinestructuren
Wie plaatsbesparende aandrijfoplossingen zoekt, bieden we met de compacte aandrijvingsversterker cyber^® simco^® drive en de innovatieve kleine servomotoren van de serie cyber^® dynamic line een ideale technologieconstellatie met een hoog prestatiepotentieel. Regelaar en motor van dezelfde fabrikant maken technisch optimale oplossingen mogelijk – zonder interfacerisico's. Dankzij verschillende bussystemen kunnen deze vrij aan bovenliggende besturingen worden gekoppeld. Door het elektronische typeplaatje is parametrering niet nodig – dit versnelt de inbedrijfstelling. Het éénkabelconcept voor de verbinding van versterker en motor zorgt voor een snelle en betaalbare oplossing. Daarnaast spaart dit gewicht – net als de uitvoering met een hoge vermogensdichtheid van de kleine servomotoren zelf. En tot slot passen de prestaties van de aandrijvingsversterker perfect bij het prestatiepotentieel van de motoren. Dat garandeert de hoogste prestaties bij vrijwel elke applicatie.
