De juiste draai voor het schroefsysteem

Montageprocessen met zeer kleine schroeven (zoals M1 X 2 mm), die vaak bij de montage van mobiele telefoons of hoorapparaten worden gebruikt, vormen vanwege de plaatsgevoelige toevoer van de schroeven en de lage maar nauwkeurige aanhaalvereisten een complexe taak voor geautomatiseerde schroefsystemen. Met zeer dynamische kleine servomotoren van de serie cyber® dynamic line en realtime-compatibele aandrijvingsversterkers van de serie  cyber® simco® drive van WITTENSTEIN cyber motor heeft de specialist op het gebied van schroef- en verbindingstechniek STÖGER AUTOMATION een toonaangevende handling- en montageoplossing ontwikkeld.

Een oplossing die er nog niet was.

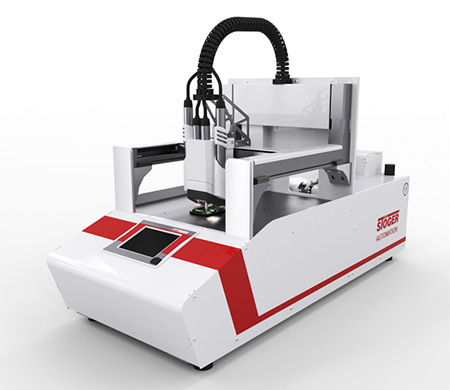

Met de kleine motoren en aandrijvingsversterkers van WITTENSTEIN wist STÖGER AUTOMATION een bijzonder innovatieve oplossing voor het procesmatig beschikbaar stellen, indraaien en aanhalen van miniatuurschroeven te realiseren, zonder extra aanhaalmomentsensoren te moeten toepassen. Dankzij een speciale MotionTask is het mogelijk, het aanhaalmoment bij het aanhalen van de schroef nauwkeurig via een aandrijvingsregelaar te bereiken en uit te lezen. De compacte buitenmaten van de voor de industrie geschikte kleine servomotoren, hun geringe massa alsook intelligente aandrijvingsversterkers met een hoge schakelfrequentie en een buitengewoon hoge stroomresolutie zijn voor de onderneming de doorslaggevende voordelen van onze aandrijfoplossing. Daarbij komt nog de variabele vormgeving van de interfaces naar bovenliggende besturingen, want de schroefautomaten kunnen zowel in afzonderlijke apparaten, zoals in de uitvoering met een X/Y-assysteem, als in grote installaties worden toegepast. Voor de Z-as voor het volgen van de schroef tijdens het schroefproces heeft WITTENSTEIN cyber motor een lineaire actuator ontwikkeld, die overtuigt met zijn ideale functionaliteit en hoge rendabiliteit.


STÖGER AUTOMATION: TOONAANGEVEND IN SCHROEF- EN VERBINDINGSTECHNIEK

STÖGER AUTOMATION: TOONAANGEVEND IN SCHROEF- EN VERBINDINGSTECHNIEK

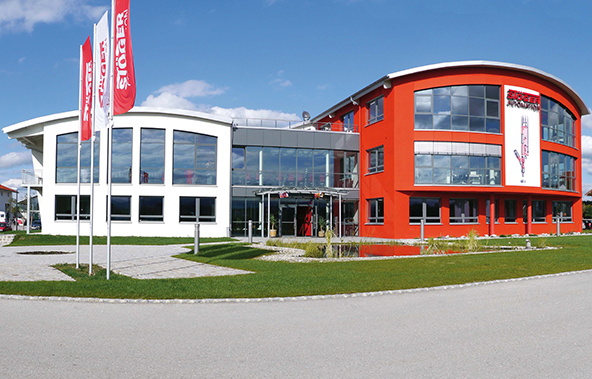

STÖGER AUTOMATION GmbH in het Beierse Königsdorf loopt technologisch voorop bij de ontwikkeling en fabricage van oplossingen voor het procesmatig schroeven van onderdelen.

Lees verder

EEN OPDRACHT OP MAAT

Dankzij de servotechniek van WITTENSTEIN zijn we erin geslaagd een systeem voor miniatuurschroeven te realiseren dat nieuwe standaarden stelt.


Lorenz Stöger

EEN OPDRACHT OP MAAT

Lees verder

SNELHEID IS NOG LANG NIET ALLES

SNELHEID IS NOG LANG NIET ALLES

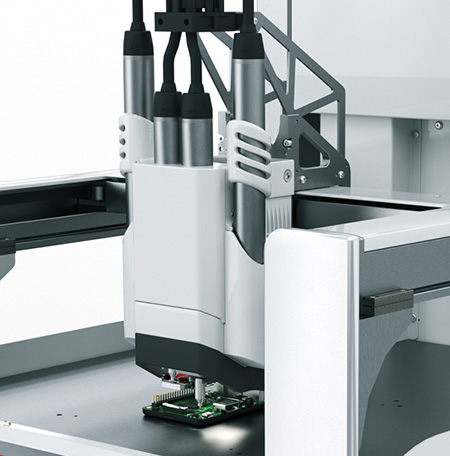

De miniatuurschroeven moeten met veel gevoel worden ingedraaid. Dat gebeurt met een koppel van minder dan 0,05 Nm, waarbij het toerental bij het aanhalen van de schroef via een MotionTask wordt verlaagd om een optimale, storingsvrije verbinding met een vastgesteld aanhaalmoment te garanderen.

Lees verder

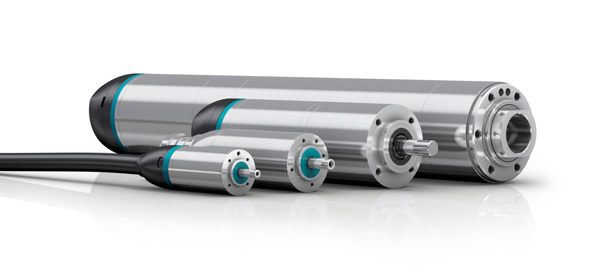

COMPACT, DYNAMISCH, NAUWKEURIG: DE KLEINE SERVOMOTOREN VAN DE CYBER® DYNAMIC LINE

COMPACT, DYNAMISCH, NAUWKEURIG: DE KLEINE SERVOMOTOREN VAN DE CYBER® DYNAMIC LINE

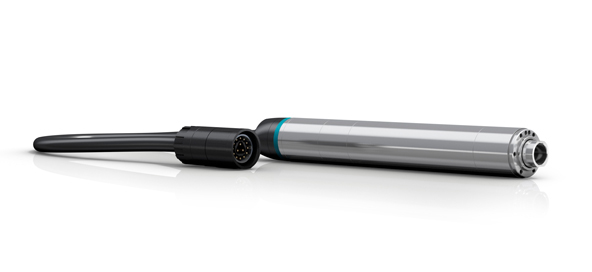

De grootte van de dynamic line 22 die voor deze toepassing wordt gebruikt, biedt niet alleen een optimale prestatieverhouding van toerental en aanhaalmoment – deze minimaliseert ook de asafstand van de twee dubbele schroefsegmenten. Daardoor is ook schroeven op lastig toegankelijke plaatsen mogelijk en dat bij een schroefcel met extreem kleine afmetingen.

Lees verder

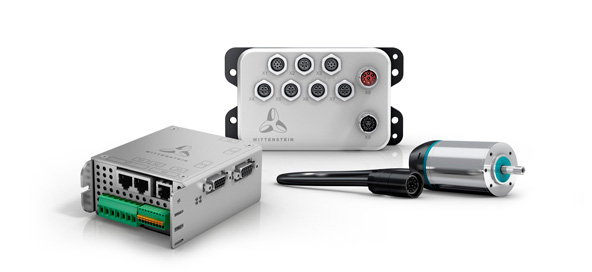

HOGE RESOLUTIE, PROGRAMMEERBARE MOTION TASKS: DE AANDRIJVINGSVERSTERKER CYBER® SIMCO® DRIVE

HOGE RESOLUTIE, PROGRAMMEERBARE MOTION TASKS: DE AANDRIJVINGSVERSTERKER CYBER® SIMCO® DRIVE

Elke motor van de miniatuuraandrijfsystemen wordt door een aandrijvingsversterker van de serie simco® drive bediend.

Lees verder

SERVOAANDRIJVINGEN GESCHIKT VOOR SCHAALBAARHEID VAN HET SCHROEFSYSTEEM

SERVOAANDRIJVINGEN GESCHIKT VOOR SCHAALBAARHEID VAN HET SCHROEFSYSTEEM

Met de cyber® simco® drive-aandrijvingsversterkers van de cyber® dynamic line wist STÖGER AUTOMATION een hoogwaardige aandrijfoplossing te realiseren voor haar miniatuurschroefsysteem. De fabrikant van het schroefsysteem kan de industrieconform uitgevoerde oplossing op eenvoudige wijze parametreren, koppelen en in gebruik nemen.
