cyber® kit line large – servomotoren zonder behuizing

  • cyber® kit line large - servomotoren zonder behuizing

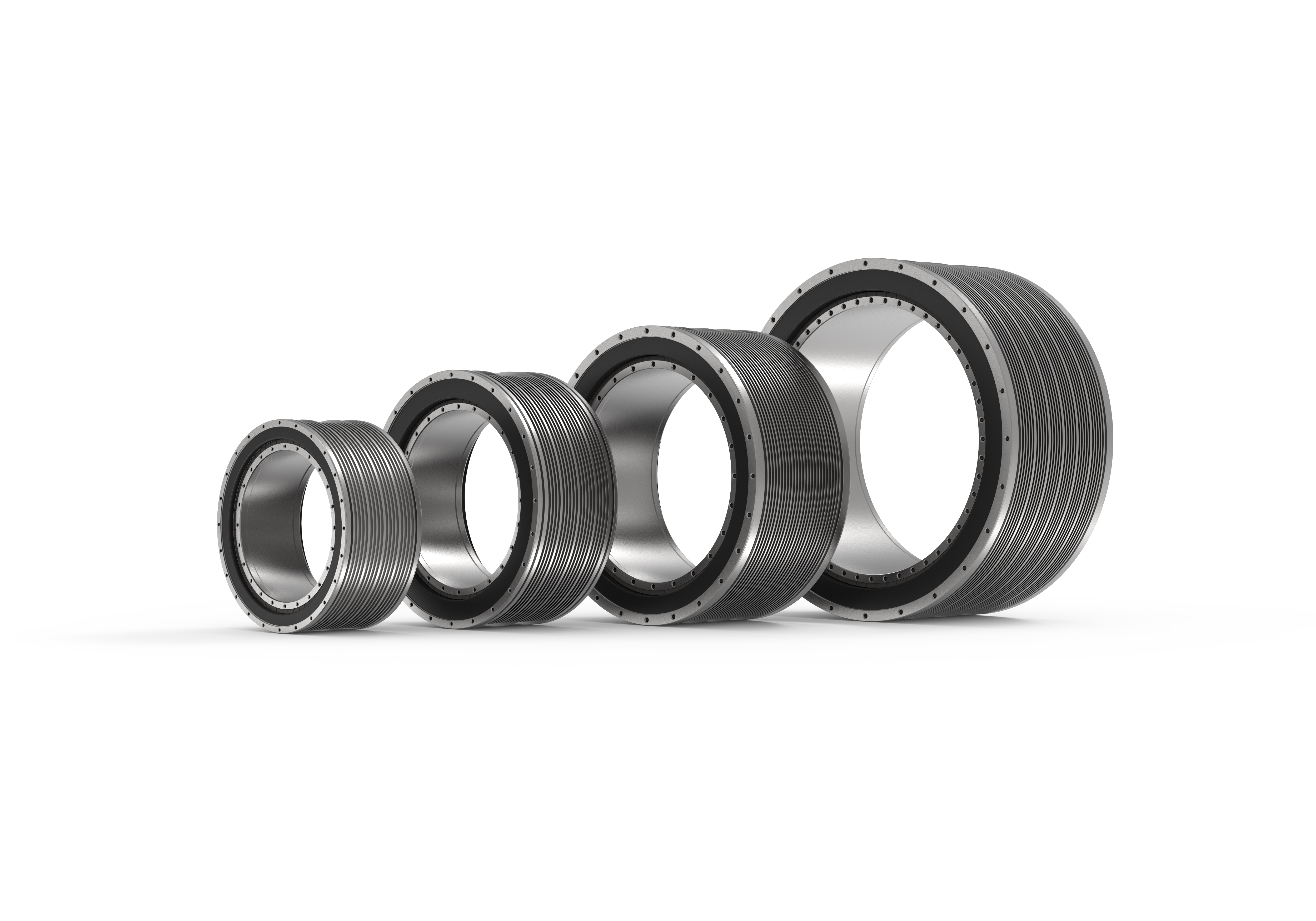

  • cyber® kit line large - servomotoren zonder behuizing in de groottes 290, 360, 420 en 530 mm

sterke koppeloverbrenging – sterk integrerend - flexibel

De behuizingsloze servomotoren uit de productfamilie van cyber® kit line bieden een maximaal koppel en heel veel flexibiliteit in een compacte uitvoering. Daarnaast biedt de behuizingsloze uitvoering met een grote holle as de constructeur alle vrijheid om unieke oplossingen voor specifieke toepassingen te integreren.
Het bouwpakket, bestaande uit een rotor en een stator, kan dankzij de vele varianten flexibel in de machine geïntegreerd worden.

Bovendien vormen de uitermate krachtige directe aandrijvingen (koppelmotoren) de ideale oplossing voor bijvoorbeeld gereedschapsmachines.

Downloads

Webinar technische training:
Hoe frameloze servomotoren worden gebruikt.

In dit webinar maakt u kennis met de mogelijke toepassingen van onze frameloze servomotoren vanuit een technisch perspectief. U ontdekt waar u rekening mee moet houden bij het selecteren, dimensioneren, installeren en gebruiken van deze motoren.


Registreer nu

Een uitstekende oplossing voor complexe aandrijftaken

Hoog koppel

  • Hoogst haalbare koppeldichtheid dankzij maximale kopervulfactor

Integreerbaarheid

  • Uitvoering zonder behuizing
  • Grote holle as

Flexibiliteit

  • 600 V design
  • Een groot aantal keuzemogelijkheden

Betrouwbaarheid

  • Volledig ingekapseld voor een enorme robuustheid
  • Constructieve veiligheid

Producthighlights

Met een groot aantal keuzemogelijkheden biedt de cyber® kit line large gebruikers maximale flexibiliteit. De motoren met geoptimaliseerd koppel zijn uitermate robuust door de volledige inkapseling en de maximale integreerbaarheid dankzij het behuizingsloze design met grote holle as.

600 V uitvoering

Grote holle as

Geïntegreerde temperatuursensoren

Verschillende bouwlengtes per grootte

Technische gegevens

Grootte 290

   290-050290-100290-200
BusspanningUDC VDC560
Maximaal vermogenPmaxW119001180025900
Maximaal koppelMmaxNm580,001120,002310,00
Maximale stroomImaxA33,043,093,0
StilstandkoppelM0Nm255,00493,001002,00
StilstandstroomI0A16,021,044,0
Stationair toerentaln0min-1364240251
Buitendiameter van de statorA1mm310
Hoogte statorBmm90140240
Hoogte statorlamellenB1mm60110210
Binnendiameter rotorDmm220

Grootte 360

   360-050360-100360-200
BusspanningUDC VDC560
Maximaal vermogenPmaxW112001730019800
Maximaal koppelMmaxNm1122,002066,004059,00
Maximale stroomImaxA45,076,0110,0
StilstandkoppelM0Nm484,00902,001583,00
StilstandstroomI0A20,033,046,0
Stationair toerentaln0min-1236209147
Buitendiameter van de statorA1mm385
Hoogte statorBmm110160260
Hoogte statorlamellenB1mm70120220
Binnendiameter rotorDmm265

Grootte 420

   420-070420-150
BusspanningUDC VDC560
Maximaal vermogenPmaxW2033030800
Maximaal koppelMmaxNm2234,004447,00
Maximale stroomImaxA82,0138,0
StilstandkoppelM0Nm968,001945,00
StilstandstroomI0A35,058,0
Stationair toerentaln0min-1206168
Buitendiameter van de statorA1mm455
Hoogte statorBmm130210
Hoogte statorlamellenB1mm90170
Binnendiameter rotorDmm325

Grootte 530

   530-100530-200
BusspanningUDC VDC560
Maximaal vermogenPmaxW3180060000
Maximaal koppelMmaxNm4847,009191,00
Maximale stroomImaxA109,0209,0
StilstandkoppelM0Nm2094,003982,00
StilstandstroomI0A50,095,0
Stationair toerentaln0min-1137137
Buitendiameter van de statorA1mm565
Hoogte statorBmm160260
Hoogte statorlamellenB1mm120220
Binnendiameter rotorDmm420
