cyber® kit line small – frameloze servomotoren

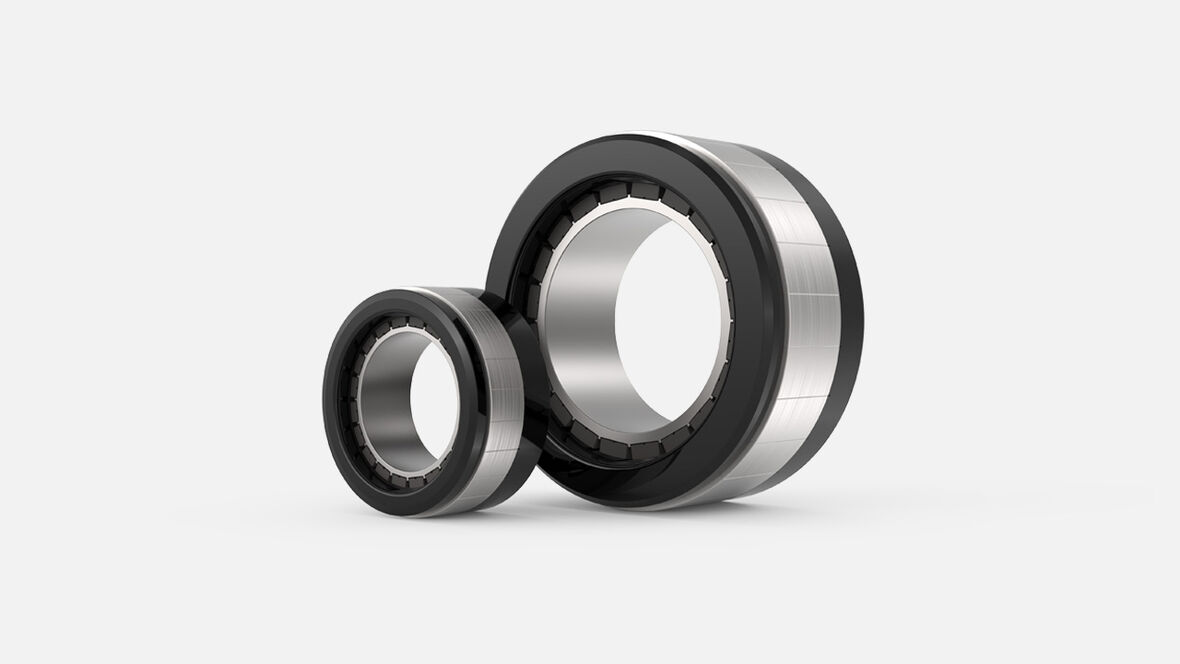

  • cyber®kit line – servomotoren in de groottes 50 en 85 mm

  • Verschillende bouwlengten per grootte met twee massatraagheids-geoptimaliseerde holle as-varianten

  • Toepassing met geïntegreerde temperatuursensoren en optioneel met Hall-sensoren mogelijk

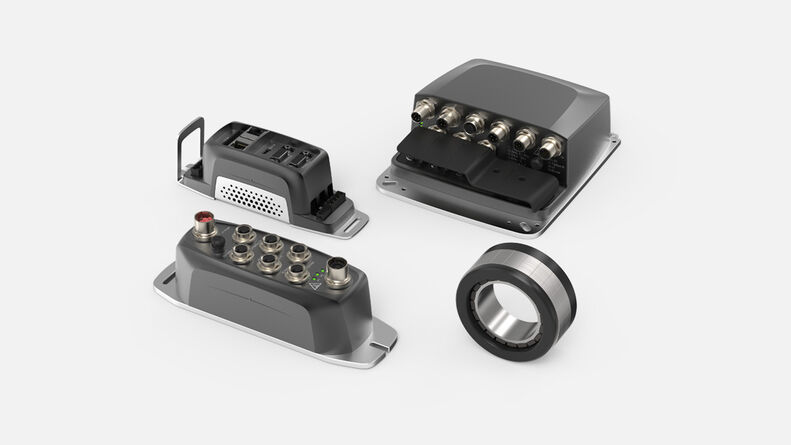

  • Compatibiliteit met de cyber® simco® line servoregelaars

hoog koppel – sterk geïntegreerd – flexibel

De frameloze servomotoren uit de cyber® kit line productfamilie bieden een maximaal koppel en flexibiliteit in een compacte grootte. Bovendien geeft het frameloze design met een grote holle as de maximaal mogelijke integratievrijheid om unieke oplossingen te ontwikkelen voor specifieke toepassingen.

De cyber® kit line bouwset bestaande uit rotor en stator kan flexibel geïntegreerd worden in de machine dankzij de grote keuze aan varianten.

Downloads

Webinar technische training:
Hoe frameloze servomotoren worden gebruikt.

In dit webinar maakt u kennis met de mogelijke toepassingen van onze frameloze servomotoren vanuit een technisch perspectief. U ontdekt waar u rekening mee moet houden bij het selecteren, dimensioneren, installeren en gebruiken van deze motoren.


Registreer nu

Exzellente Lösung für komplexe Antriebsaufgaben

Hoog koppel

  • Grootste koppeldichtheid dankzij maximale kopervulfactor
  • Torque-motor met 20 polen

Integreerbaarheid

  • Uitvoering zonder behuizing
  • Grote holle as
  • Geschikt voor krimpen en plakken

Flexibiliteit

  • 60 V en 600 V design
  • Een groot aantal keuzemogelijkheden

Connectiviteit

  • Geïntegreerde PTC- en PT1000-temperatuursensor
  • Optionele Hall-sensor

Dynamiek

  • Design met optimale massatraagheid
  • 2 rotorvarianten voor verschillende toepassingen

Betrouwbaarheid

  • Volledig ingekapseld voor een enorme robuustheid
  • Maximale wikkelingstemperatuur van 155 °C voor uitgebreide toepassingsgebieden
  • Constructieve veiligheid

Producthighlights

Met een groot aantal keuzemogelijkheden biedt de cyber® kit line de grootste flexibiliteit voor gebruikers. De koppelgeoptimaliseerde motoren bieden een uiterste mate aan robuustheid doordat ze volledig ingekapseld zijn en door de maximale integreerbaarheid dankzij het behuizingsloze design met een grote holle as. In combinatie met zowel de geïntegreerde temperatuursensoren PTC en PT1000 als de optionele Hall-sensor openen de motoren veel mogelijkheden op het gebied van connectiviteit.

60 V en 600 V uitvoering

Grote en kleine holle as

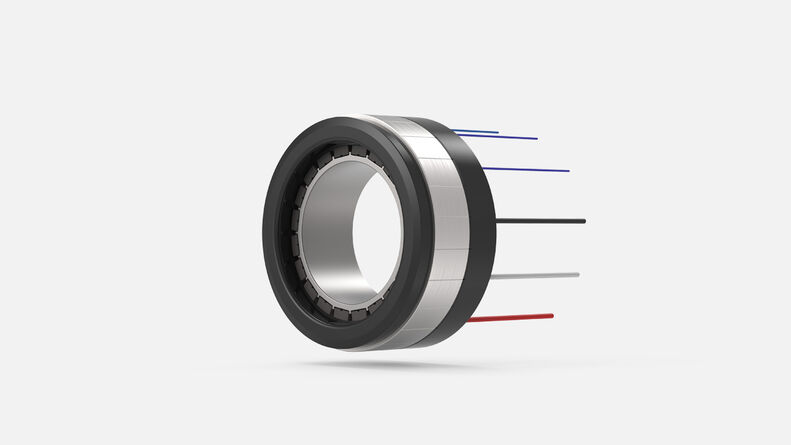

Geïntegreerde PTC- en PT1000-temperatuursensor

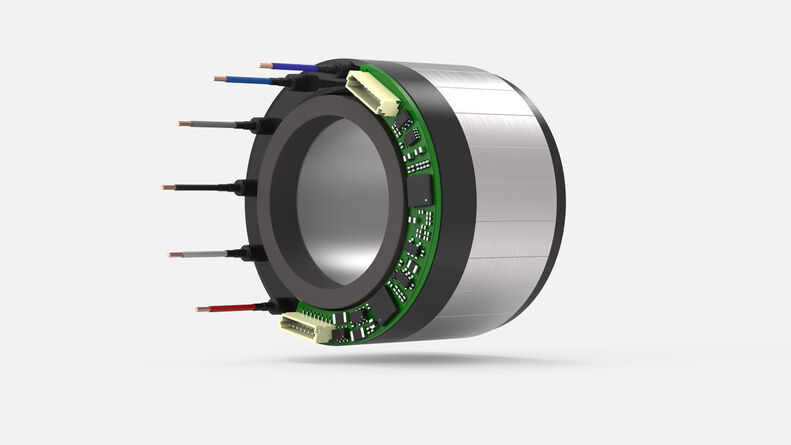

Optionele Hall-sensor

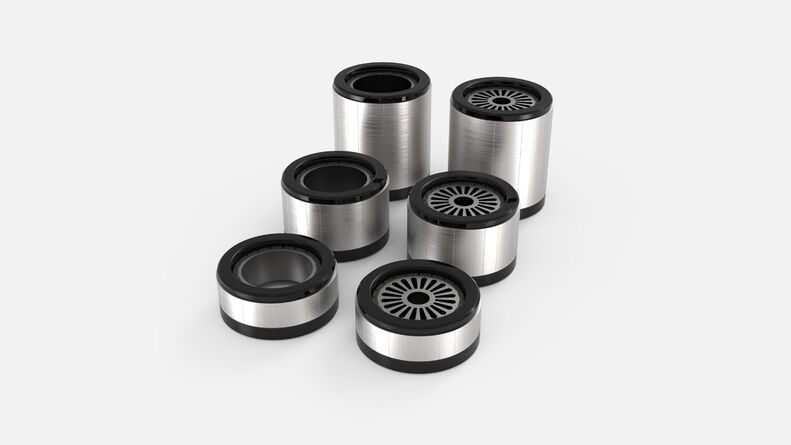

 Verschillende bouwlengtes per grootte

60 V en 600 V uitvoering

Grote en kleine holle as

Geïntegreerde PTC- en PT1000-temperatuursensor

Optionele Hall-sensor

 Verschillende bouwlengtes per grootte

Technische Daten

Grootte 050

   050-010050-020050-040
DC busspanningUDC VDC484856048560
Maximaal vermogenPmaxW304406549
Max. koppelMmaxNm0.661.302.66
Maximale stroomImaxA10.013.020.0
StilstandkoppelM0Nm0.350.731.09
StilstandstroomI0A5.87.79.0
Leeglooptoerentaln0min-1701650153801
Buitendiameter van de statorA1mm50
Hoogte statorBmm23.232.952.7
Hoogte statorlamellenB1mm102040
Binnendiameter rotorDmm12 | 30

Grootte 085

   085-020085-040085-080
DC busspanningUDC VDC485604856048560
Maximaal vermogenPmaxW177326923452
Max. koppelMmaxNm7.8714.8626.58
Maximale stroomImaxA61.589.0120.0
StilstandkoppelM0Nm2.985.247.67
StilstandstroomI0A23.331.636.7
Leeglooptoerentaln0min-1370029002290
Buitendiameter van de statorA1mm85
Hoogte statorBmm36.75796.8
Hoogte statorlamellenB1mm204080
Binnendiameter rotorDmm15 | 50
