De nieuwe generatie van ons kleine servoaandrijfsysteem, geschikt voor de industrie, verlegt grenzen

Een hoogtepunt zijn de nieuw ontworpen cyber® simco® drive 2-regelaars: Deze zijn tot 30% compacter dan de voorgaande versie en bieden met hun multi-ethernetinterface maximale connectiviteit. Bovendien scoren ze hoog met CIP-sync-realtime-functionaliteit, decentrale intelligentie en STO-veiligheidsfunctie. De nieuwe regelaars hebben ook de realisering van het compacte aandrijfsysteem cyber® dynamic system mogelijk gemaakt.

De in de motor geïntegreerde uitvoering overtuigt door de decentrale intelligentie direct aan de as en zorgt voor ruimtebesparing in de schakelkast.
De servomotoren van de cyber® dynamic line zijn nu ook optioneel verkrijgbaar met multiturn-encoder (grootte 32/40), vasthoudrem (grootte40), planetaire reductiekast of spindelaandrijving. Dat alles biedt u nieuwe vrijheid bij het ontwerpen van machines.

  • Ons kleine servoaandrijfsysteem van de volgende generatie

    Servomotoren en servoactuatoren van de cyber® dynamic line vullen de slimme reeks servoregelaars cyber® simco® line aan tot een compleet aandrijfsysteem. Verder is de in de motor geïntegreerde variant cyber® dynamic system voor grootte 40 beschikbaar.

  • Productreeks cyber® simco® line

    cyber® simco® drive 2 is een servoregelaar voor sinusgecommuteerde servomotoren in het spanningsbereik van 12 tot 60 VDC en een piekvermogen van maximaal 10 kW.

  • Gebruik in een schakelkast of decentraal

    De servoregelaars zijn als schakelvariant met beschermingsklasse IP20 of als decentrale uitvoering in de beschermingsklasse IP65 verkrijgbaar.

  • Productreeks cyber® dynamic line

    De borstelloze servomotoren van de cyber® dynamic line zijn in vier groottes verkrijgbaar en kunnen desgewenst worden uitgerust met een planetaire reductiekast, een kogelschroef en een vasthoudrem voor grootte 40.

  • cyber® dynamic motors

    Met een hoogwaardige behuizing van roestvrij staal en absolute encoder is de nieuwe motorenreeks van de cyber® dynamic line uiterst betrouwbaar en precies.

  • cyber® dynamic actuators L

    Bij de lineaire actuatoren van de cyber® dynamic line vormen de servomotor, kogelschroef, lineaire geleiding en het sensorsysteem een gesloten, in hoge mate geïntegreerde en inbouwklare eenheid.

  • Roestvrij staal en Hygienic Design

    De servomotoren en -actuatoren van de cyber® dynamic line zijn desgewenst verkrijgbaar als volledig roestvrijstalen uitvoering (Inox Design) of in Hygienic Design.

  • Beeld cyber® dynamic actuators L

    De kleine servomotoren worden aangeboden met geïntegreerde spil in vier afmetingen, met telkens twee asspoedmaten en twee verschillende slaglengtes voor applicaties met een korte en een lange slag.

  • Compact aandrijfsysteem cyber® dynamic system voor decentrale toepassing

    Het compacte aandrijfsysteem cyber® dynamic system vormt samen met een dynamic-motor in grootte 40 en de simco® 2-regelaarsreeks een zeer compacte eenheid.


Whitepaper Download

Whitepaper: Verhogen van de machineproductiviteit door het gebruik van een Energy Harvesting multiturn encodersysteem

Het Energy Harvesting principe is een technologie die gebruikt kan worden om geminiaturiseerde, onderhoudsvrije en energie-zelfvoorzienende multiturn encoders te realiseren. Lees onze whitepaper en ontdek wat belangrijk is bij het gebruik ervan als motorfeedbacksysteem, wat de voordelen zijn en hoe de
nieuwe technologie succesvol wordt toegepast.

Vraag nu de whitepaper aan





Aanbevelingen voor de inzet van servoaandrijvingen van derden met EtherNet/IP CIP Sync


Machinebouwers uit verschillende segmenten hanteren hoge normen voor dynamische en nauwkeurige motion control toepassingen in real-time. Door de integratie van CIP Sync in servoaandrijvingen van derden is het mogelijk om aan deze eisen te voldoen. Lees onze whitepaper om meer te weten te komen over de mogelijkheden en voordelen.

Vraag nu de whitepaper aan


Uitstekende oplossing voor complexe aandrijvingstaken

Connectiviteit

  • Multi-ethernetvariant voor maximale flexibiliteit

  • Veel veldbusplaatsen die geschikt zijn voor realtime

  • Automatische motorparametrering dankzij elektronische typeplaat

Compactheid

  • Grootte van de nieuwe regelaar met ongeveer 30% verkleind

  • Aan de voorkant aangebrachte aansluitelementen maken eenvoudige stekkerbezetting mogelijk

  • In combinatie met de cyber® dynamic line kunnen de meest compacte aandrijvingsoplossingen worden gerealiseerd

Flexibiliteit

  • Bouwpakketprincipe maakt optimale oplossingen voor verschillende applicaties mogelijk

  • Optionele integratie van multiturn-encoder, vasthoudrem, reductiekast of spindelaandrijving breidt de functionering van de motor uit

Dynamiek

  • Motoren met optimale massatraagheid voor max. versnellingen

  • Isochrone ethernetcommunicatie geschikt voor realtime

  • Decentrale PLC-functionaliteit voor het automatiseringssysteem te ontlasten

Precisie

  • Absolute encoder met een encoderresolutie van 12 bit

  • Hoge stroomresolutie van 14 bit voor uiterst precieze koppelregeling

  • Regelaars zijn voor maximale stromen tot 30 A bedoeld en kunnen motoren over het gehele vermogensbereik met gelijkblijvend hoge nauwkeurigheid regelen

Robuustheid en veiligheid

  • Motoren in beschermingsklassen tot IP69K verkrijgbaar

  • 12 tot 60 VDC ingang voor breed bereik

  • Geïntegreerde veiligheidsfunctie STO voldoet aan de veiligheidsvereisten conform SIL3

Reproduceerbaarheid

  • Hoogste proceszekerheid dankzij reproduceerbare processen

  • Eenvoudige inpassing in de besturingsomgeving

Advies en configuratie

  • Individueel advies ter plaatse

  • Support-hotline

  • Configuratie met cymex®

  • Documentatie in EPLAN


cyber® simco® line

Bij de cyber® simco® line horen servoregelaars voor sinusgecommuteerde servomotoren in het spanningsbereik van 12 tot 60 VDC en een piekvermogen van maximaal 5 kW. De servoregelaars zijn als schakelvariant of als decentrale uitvoering in de beschermingsklasse IP65 verkrijgbaar. In combinatie met de intuïtief te bedienen software MotionGUI zijn een eenvoudige parametrering, ingebruikname en optimalisatie van het systeem alsmede flexibele programmering van toepassingen mogelijk.

Eenvoudige inbouw via DIN-railclip – perfect schakelkastontwerp

Ruimtebesparende installatie dankzij aan elkaar koppelbare en gebruiksvriendelijke stekkerbezetting

Zeer compact: tot 30% ruimtebesparing

Meervoudige veldbusinterfaces en decentrale intelligentie

Eenvoudige inbouw in de machine zonder extra inkapseling dankzij beschermingsklasse IP65

Veilige uitschakeling van het systeem in noodgevallen dankzij de geïntegreerde STO-beveiligingsfunctie (Safe Torque Off) conform SIL3 zonder productiviteitsverlies

Ondersteuning van besturingsspecifieke aandrijvingsprofielen en functiemodules

Regelmatige softwarereleases voor de integratie van nieuwe functionaliteiten

Elektronische typeplaat maakt automatische en veilige parametrering van de motor mogelijk

Uiterst precieze en dynamische koppelregeling voor een hogere doorvoercapaciteit van machines


cyber® dynamic line

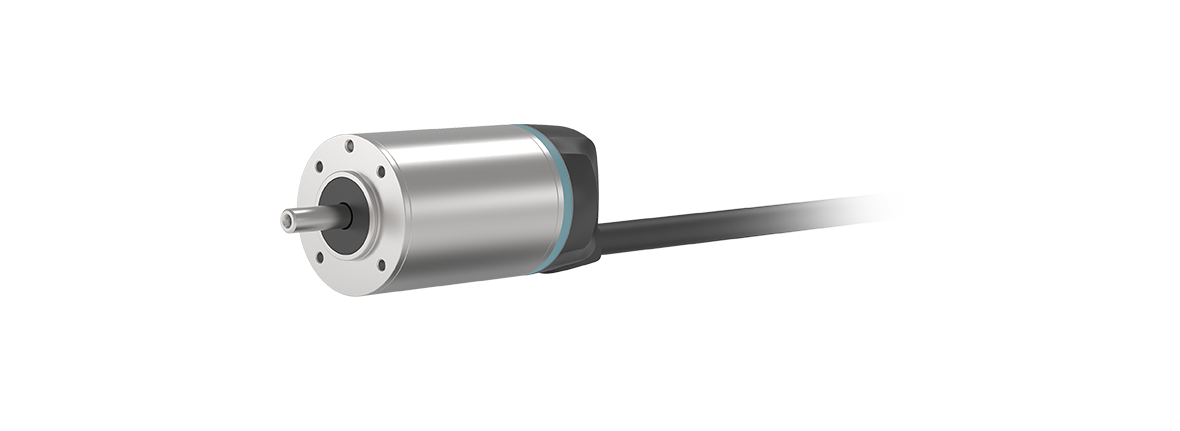

Servomotoren

Servomotoren

De borstelloze kleine servomotoren van de cyber® dynamic line in Standard, Inox of Hygienic Design zijn verkrijgbaar in vier groottes met een buitendiameter van 17 tot 40 mm. In grootte 32/40 zijn ze optioneel ook verkrijgbaar met multiturn-encoder en in grootte 40 op verzoek met vasthoudrem. Met een hoogwaardige behuizing in roestvrij staal en absolute encoder is de uitvoering uiterst betrouwbaar en precies. De eenkabeloplossing, die geschikt is voor sleepkettingen en tweevoudig afgeschermd is, is ontworpen voor toepassing in de industrie.

Eénkabeloplossing met voor industrie geschikte steekverbinding

Hoogwaardige roestvrijstalen behuizing

Nominale spanning 48 VDC

Beschermingsklasse tot IP69K (in aangebouwde toestand)

Geïntegreerd sensorsysteem: absolute encoder (single-turn) of incrementele sensor

Optioneel met vasthoudrem voor grootte 40

Eénkabeloplossing met voor industrie geschikte steekverbinding

Hoogwaardige roestvrijstalen behuizing

Nominale spanning 48 VDC

Beschermingsklasse tot IP69K (in aangebouwde toestand)

Geïntegreerd sensorsysteem: absolute encoder (single-turn) of incrementele sensor

Optioneel met vasthoudrem voor grootte 40

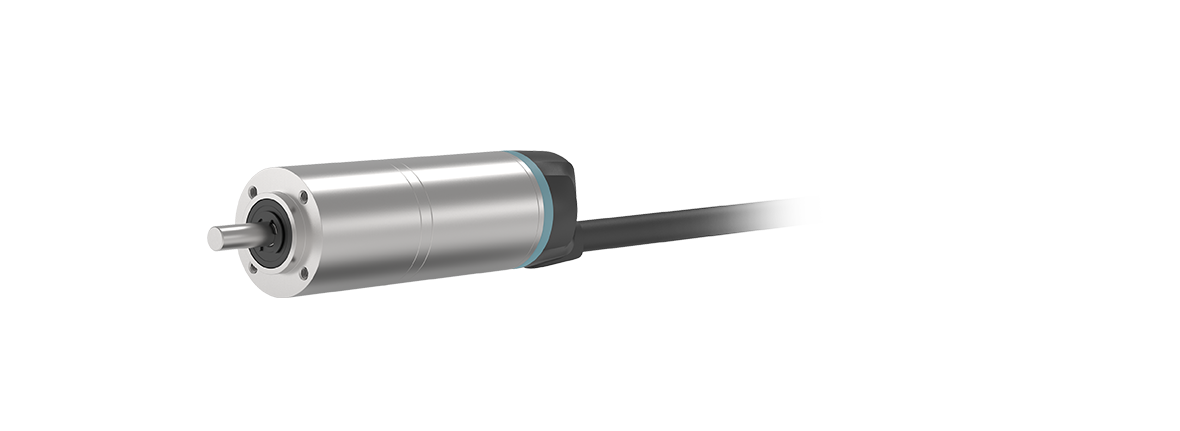

Servoactuatoren

Servoactuatoren

De voor de industrie geschikte kleine servomotoren kunnen met één- tot drietraps planetaire reductiekasten worden gecombineerd voor de omzetting van koppels tot 22 Nm. Dankzij de stofdichte verbinding vormen ze een uiterst compacte eenheid zonder extra adapterplaat.

Eénkabeloplossing met voor industrie geschikte steekverbinding

Compacte opbouw door besparing op de adapterplaat

1-3-traps uitvoering

Hoogwaardige planetaire reductiekast

Motor en reductiekast stofdicht gelast

Optioneel met vasthoudrem voor grootte 40

Eénkabeloplossing met voor industrie geschikte steekverbinding

Compacte opbouw door besparing op de adapterplaat

1-3-traps uitvoering

Hoogwaardige planetaire reductiekast

Motor en reductiekast stofdicht gelast

Optioneel met vasthoudrem voor grootte 40

Lineaire actuatoren

Lineaire actuatoren

De voor de industrie geschikte servomotoren van de cyber® dynamic line met geïntegreerde spil zijn de ideale oplossing voor dynamische plaatsingsprocessen. Bij de actuatorversie vormen de servomotor, kogelschroef, lineaire geleiding en het sensorsysteem een gesloten, in hoge mate geïntegreerde en inbouwklare eenheid. Dit is een energie-efficiënt en onderhoudsvrij alternatief voor pneumatische cilinders.

Geïntegreerde lineaire geleiding met verdraaibeveiliging

Gesloten schuifbuis met geïntegreerde stempel

Geïntegreerde kogelschroef

Verstevigd axiaallager

Beschermingsklasse tot IP69K (in aangebouwde toestand)

Optioneel met vasthoudrem voor grootte 40

Geïntegreerde lineaire geleiding met verdraaibeveiliging

Gesloten schuifbuis met geïntegreerde stempel

Geïntegreerde kogelschroef

Verstevigd axiaallager

Beschermingsklasse tot IP69K (in aangebouwde toestand)

Optioneel met vasthoudrem voor grootte 40


cyber® dynamic system

Servomotoren

Servomotoren

Bij deze variant vormt een motor in grootte 40 mm samen met een speciale behuizingsuitvoering van de regelaar een zeer compacte eenheid, die in de smalste inbouwsituaties past en de bekabelingskosten met uitzondering van de elektriciteitsvoorziening en veldbuscommunicatie elimineert. Bovendien heeft het cyber® dynamic system een decentrale regelingsintelligentie voor het omzetten van een zelfstandige positioneringswerking. Daardoor is het systeem zeer geschikt voor integratie in ontwerpen waarbij communicatie-infrastructuren en machinebesturingen op effectieve wijze moeten worden ontlast.

Zeer compacte eenheid van motor en regelaar

Ideaal voor de smalste inbouwsituaties

Bekabelingskosten tot een minimum beperkt

Meervoudige veldbusinterfaces en decentrale intelligentie

Beschermingsklasse van IP65 (in aangebouwde toestand)

Absolute encoder (Singleturn), absolute encoder (Multiturn)

Optioneel met vasthoudrem

Zeer compacte eenheid van motor en regelaar

Ideaal voor de smalste inbouwsituaties

Bekabelingskosten tot een minimum beperkt

Meervoudige veldbusinterfaces en decentrale intelligentie

Beschermingsklasse van IP65 (in aangebouwde toestand)

Absolute encoder (Singleturn), absolute encoder (Multiturn)

Optioneel met vasthoudrem

Servoactuatoren

Servoactuatoren

De voor de industrie geschikte kleine servomotoren met geïntegreerde aandrijvingselektronica kunnen met één- tot drietraps planetaire reductiekasten worden gecombineerd voor de omzetting van koppels tot 22 Nm. Dankzij de stofdichte verbinding vormen ze een uiterst compacte eenheid zonder extra adapterplaat.

Hotspot 1

Hoogwaardige planetaire reductiekast

Hotspot 2

1-3-traps uitvoering

Hotspot 3

Compacte opbouw door besparing op de adapterplaat (bij GCO-reductiekast)

Hotspot 4

Motor en reductiekast stofdicht gelast

Hotspot 5

Optioneel met vasthoudrem

Hotspot 1

Hoogwaardige planetaire reductiekast

Hotspot 2

1-3-traps uitvoering

Hotspot 3

Compacte opbouw door besparing op de adapterplaat (bij GCO-reductiekast)

Hotspot 4

Motor en reductiekast stofdicht gelast

Hotspot 5

Optioneel met vasthoudrem

Lineaire actuatoren

Lineaire actuatoren

Het compacte cyber® dynamic line system met geïntegreerde spindel is de ideale oplossing voor dynamische plaatsingsprocessen. Bij de actuatorversie vormen de servomotor, kogelschroef, lineaire geleiding en het sensorsysteem een gesloten, in hoge mate geïntegreerde en inbouwklare eenheid. Dit is een energie-efficiënt en onderhoudsvrij alternatief voor pneumatische cilinders.

Beschermingsklasse IP65

Verstevigd axiaallager

Geïntegreerde lineaire geleiding met verdraaibeveiliging

Geïntegreerde kogelschroef

Gesloten geleidingsbuis met geïntegreerde afstrijker

Optioneel met vasthoudrem

Beschermingsklasse IP65

Verstevigd axiaallager

Geïntegreerde lineaire geleiding met verdraaibeveiliging

Geïntegreerde kogelschroef

Gesloten geleidingsbuis met geïntegreerde afstrijker

Optioneel met vasthoudrem


cyber® power supply

De efficiënte railnetvoedingen uit de cyber® power supply-serie zijn een perfecte aanvulling op het kleine servoaandrijvingssysteem, dat geschikt is voor industriële doeleinden. Het portfolio bevat één- en driefasige railnetvoedingen die een uitgangsspanning van 24-55 VDC en een vermogen tot 960 W bieden.

Eenvoudige montage dankzij het raildesign

Compacte bouwvorm

Geoptimaliseerd overbelastingsgedrag (kortstondige overbelastbaarheid tot 150%)

Rendement tot 95%

Eén- en driefasige ingang voor breed bereik


Gebruik in de praktijk

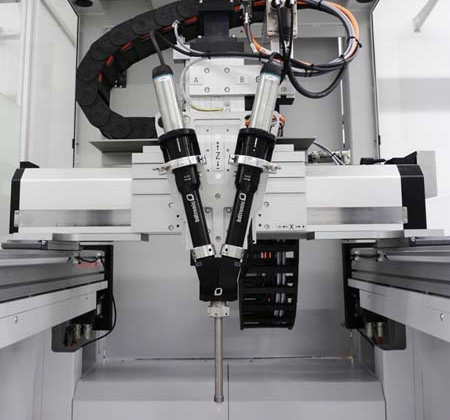

NAUWKEURIG DOSEREN VAN DE KLEINSTE HOEVEELHEDEN

Uit een dialoog tussen ingenieurs en technici is een optimale oplossing voortgekomen, die betrouwbaar voldoet aan de eisen van de doseerinstallaties.


Markus Rieger, verkoopleider Duitsland, bdtronic

NAUWKEURIG DOSEREN VAN DE KLEINSTE HOEVEELHEDEN

Lees verder

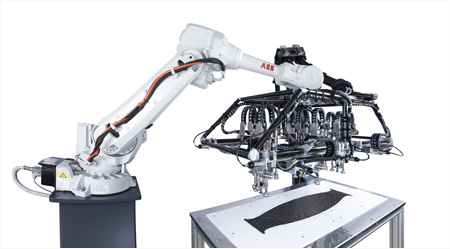

SERVOTECHNIEK MAAKT DE GRIJPERSPIN ZO FLEXIBEL MOGELIJK

Anders dan pneumatische systemen, biedt de servotechniek de mogelijkheid om zonder mechanisch ombouwen flexibel te opereren. Dat levert een aanzienlijke verbetering van h


Michael Schneiderbauer, productontwikkeling, FILL

SERVOTECHNIEK MAAKT DE GRIJPERSPIN ZO FLEXIBEL MOGELIJK

Lees verder
